Name: Плавильная печь GW 0.1-100-1 бу комплект поставки
Price: 50000.00 BYR
Availability: InStock

Description

Тиристорная тигельная индукционная печь в алюминиевом корпусе с емкостью тигля до 1000кг на электромеханическом редукторе — вид индукционных плавильных печей. Корпус электропечи выполнен из алюминиевого сплава и состоит из 2-х симметричных частей, соединенных между собой через электрическую изоляцию, во избежание создания короткозамкнутого электрического контура.

Индукционные плавильные печи в алюминиевом корпусе используют для получения качественных сплавов как крупные промышленные предприятия, так и небольшие литейные производства.

Стандартная индукционная плавильная печь поставляется в следующем комплекте:

Два плавильных узла (посты), работающие попеременно;
Конденсаторная батарея;

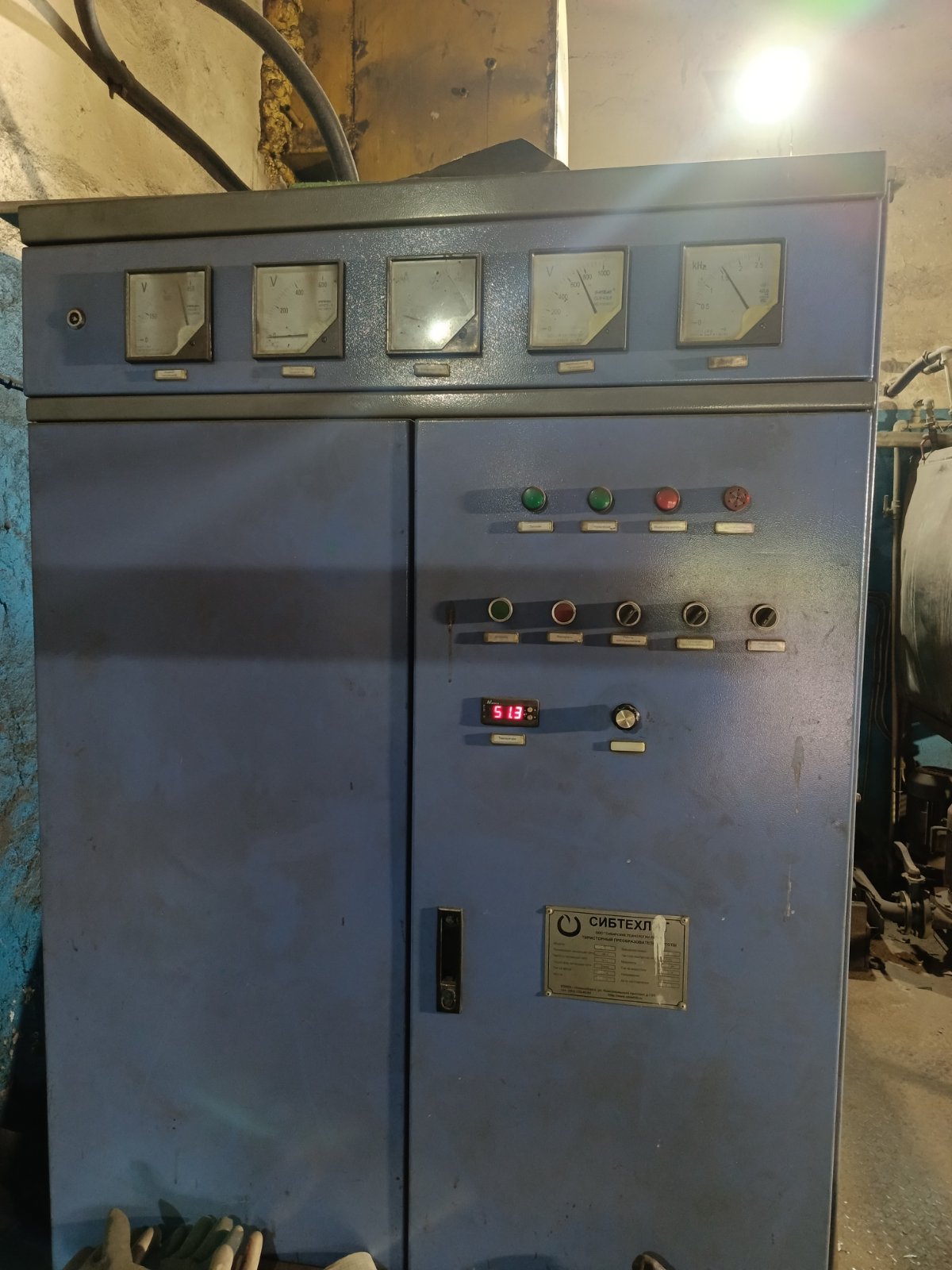

Преобразователь частоты;
Водоохлаждаемые кабели от конденсаторной батареи до поста;
Пульт управления наклоном;
Шаблоны тигля;
Комплект ЗИП;
Техническая и эксплуатационная документация на русском языке.

Устройство индукционной печи

Плавильная печь устанавливается на двухсекционной раме, нижняя секция которой стационарная, верхняя — поворотная.

Поворот плавильного узла для слива металла обеспечивают два гидроцилиндра наклона-поворота или редуктор. Гидроцилиндры питаются от компактной станции гидропривода (маслостанции).

В верхней части закреплен плавильный узел. Тигель печи закрывается поворотной крышкой.

Контроль состояния тигля выполняется визуально или с помощью сигнализатора проедания (футеровки) тигля.

Устройство индукционной печи. Компания Митек.

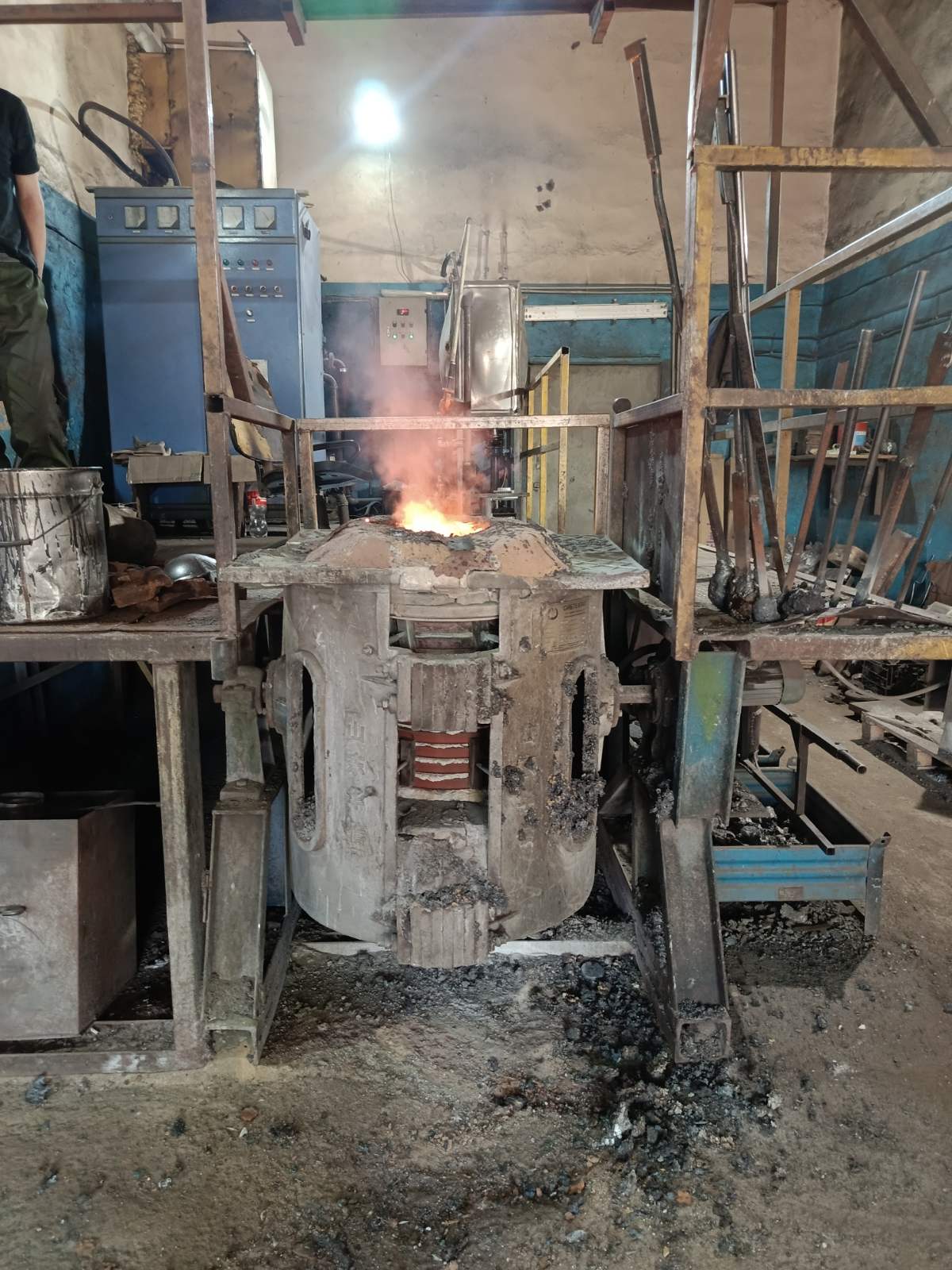

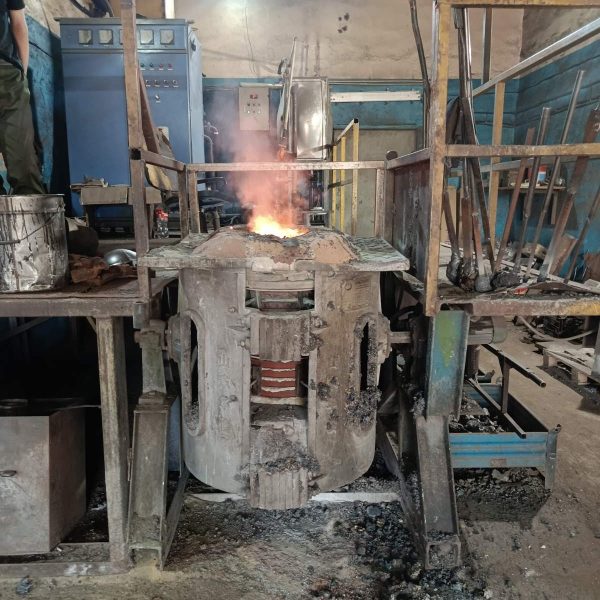

Индукционный плавильный узел

Главной составной частью индукционной печи является плавильный узел, который расположен на сварной раме, состоящей из нижней стационарной части и верхней поворотной.

Плавильный узел включает в себя:

Многосекционный водоохлаждаемый бетонированный индуктор
Пакеты магнитопровода
Стальной/алюминиевый корпус
Коллектор водоохлаждения
Верхние и нижние пакеты асбоцементных плит
Набивного огнеупорный тигель

Водоохлаждаемый индуктор электропечи представляет собой многовитковую катушку, изготовленную из полого толстостенного профиля прямоугольного сечения, выполненного из высококачественной электротехнической меди. На каждом витке индуктора имеются шпильки для резьбового крепления вертикальных диэлектрических планок (стяжек), выполненных из текстолита, обеспечивающих дополнительную жесткость индуктора.

Подвод электрического тока к индуктору осуществляется гибкими водоохлаждаемыми кабелями, подвод охлаждающей воды – резинотканевыми рукавами.

Наклон верхней поворотной части плавильного узла осуществляется либо двумя гидроцилиндрами, питаемыми от маслонапорной станции, либо редуктором наклона. Управление сливом осуществляется с пульта дистанционного управления.
